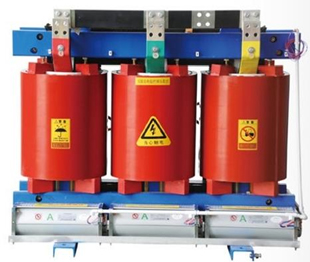

Сухой трансформатор серии SCBH15 с сердечником из аморфного сплава
Материалы из аморфных сплавов характеризуются хорошим ферромагнетизмом, высокой механической прочностью, хорошей коррозионной стойкостью, простым производственным процессом и высоким выходом готовой продукции. По сравнению с традиционным сердечником из кремнистой стали, сердечник трансформатора, изготовленный из аморфного сплава, легче намагничивается и размагничивается. Потери холостого хода на 70-80% ниже значения, указанного в GB/T10228, что позволяет значительно снизить эксплуатационные расходы и экономить энергию.
Сухой трансформатор серии SCBH15 с сердечником из аморфного сплава — это новый тип высокоэффективного и энергосберегающего трансформатора. Изделие имеет трёхфазную пятистержневую или трёхфазную трёхстержневую конструкцию, сердечник защищен рамной структурой, что делает конструкцию компактной и рациональной, а стойкость к короткому замыканию — высокой. Низковольтная обмотка выполнена из высококачественной медной фольги, обе стороны которой имеют дугообразную форму, что позволяет исключить скрытые проблемы с качеством, вызванные заусенцами на кромках обычной медной фольги. Высоковольтная обмотка имеет сегментированную цилиндрическую структуру, в ней применяется технология намотки тонкой изоляционной лентой German htt и технология вакуумного литья под давлением, что обеспечивает высокую прочность и хорошую стабильность, а также частичные разряды менее 10 пКл.
Благодаря своим выдающимся характеристикам энергосбережения и защиты окружающей среды, а также хорошим экономическим и социальным выгодам, он широко используется в аэропортах, на вокзалах, в городских электросетях, высотных зданиях и на электростанциях.
Техническая спецификация:
- Уровень напряжения: 6 кВ, 10 кВ
- Частота: 50 Гц
- Диапазон регулирования: ±2×2,5%, ±5%
- Группа соединения обмоток: Dyn-11, Yyn-0
- Диапазон мощности: 30-3150 кВА
- Уровень изоляции:
- * 6 кВ: импульсное грозовое напряжение 60 кВ, одноминутное переменное напряжение 20 кВ
- * 10 кВ: импульсное грозовое напряжение 175 кВ, одноминутное переменное напряжение 35 кВ
- Класс стойкости нагрева изоляции: F или H
- Режим регулирования напряжения: без возбуждения (ПБВ) или под нагрузкой (РПН)
Технические данные сухого трансформатора серии SCBH15 с сердечником из аморфного сплава
| Номинальная мощность (кВА) | ВН (кВ) | Диапазон регулирования | НН (В) | Условное обозначение схемы соединения | Потери холостого хода (Вт) | Потери при нагрузке (Вт) 75℃ | Ток холостого хода (%) | Напряжение короткого замыкания (%) | |
| F(120°) | H(145°) | ||||||||
| 30 | 6,0; 6,6; 10; 10,5;11,0 | ±5 ±2×2.5% | 0.4 | Dyn11, YynO | 70 | 710 | 760 | 1,6 | 4 |
| 50 | 90 | 1000 | 1070 | 1,4 | 4 | ||||
| 80 | 120 | 1380 | 1480 | 1,3 | 4 | ||||
| 100 | 130 | 1570 | 1680 | 1,2 | 4 | ||||
| 125 | 150 | 1850 | 1980 | 1,1 | 4 | ||||
| 160 | 170 | 2130 | 2280 | 1,1 | 4 | ||||
| 200 | 200 | 2530 | 2710 | 1 | 4 | ||||
| 250 | 230 | 2760 | 2960 | 1 | 4 | ||||
| 315 | 280 | 3470 | 3730 | 0,9 | 4 | ||||
| 400 | 310 | 3990 | 4280 | 0,8 | 4 | ||||
| 500 | 360 | 4880 | 5230 | 0,8 | 4 | ||||
| 630 | 420 | 5880 | 6290 | 0,7 | 4 | ||||
| 630 | 410 | 5960 | 6400 | 0,7 | 6 | ||||
| 800 | 480 | 6960 | 7460 | 0,7 | 6 | ||||
| 1000 | 550 | 8130 | 8760 | 0,6 | 6 | ||||
| 1250 | 650 | 9690 | 10370 | 0,6 | 6 | ||||
| 1600 | 760 | 11730 | 12580 | 0,6 | 6 | ||||
| 2000 | 1000 | 14450 | 15560 | 0,5 | 6 | ||||
| 2500 | 1200 | 17170 | 18450 | 0,5 | 6 | ||||
