    Тормозные модули в Новосибирске

    Главная
    —
    Каталог оборудования
    —
    Преобразователи частоты 220V, 380V, 690V в Новосибирске
    —
    Дополнительное оборудование к ПЧ и УПП в Новосибирске
    —Тормозные модули в Новосибирске

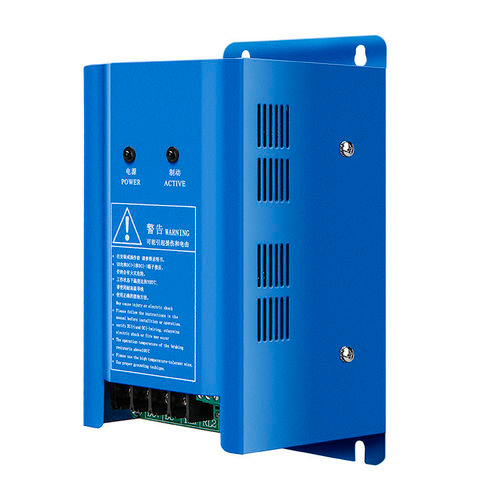

    Тормозные модули
    Под заказ
    Возможны дополнительные опции
    Тормозные модули
    Тормозные модули
    Тормозные модули преобразователей частоты (частотно-регулируемых приводов, ЧРП) используются для быстрой остановки или торможения электродвигателя, а также для рассеивания избыточной энергии, возникающей при рекуперативном торможении.
    Подробности
    Характеристики
    Оборудование
    —
    Дополнительное оборудование
    Степень защиты
    —
    IP20
    Все характеристики
    Тормозные модули
    Под заказ
    Возможны дополнительные опции
    Срок выдачи ТКП серийное производство 3 часа
    Производство Forward Складская программа
    Доставка в срок Оперативная доставка и выгрузка
    • Описание
    • Характеристики
    • Как купить
    • Оплата
    • Доставка
    • Программное обеспечение

    Назначение тормозных модулей в ЧРП

    1. Динамическое торможение – гашение энергии двигателя при резком снижении скорости.
    2. Рекуперативное торможение – возврат энергии в сеть (если преобразователь поддерживает эту функцию).
    3. Защита оборудования – предотвращение перегрузок и повреждений при торможении.


    Типы тормозных модулей

    1. Тормозные резисторы (динамическое торможение)

    • Принцип работы: Избыточная энергия рассеивается в виде тепла на резисторе.
    • Где применяется: В системах, где нет возможности вернуть энергию в сеть.
    Компоненты:
    • Тормозной резистор (подбирается по мощности и сопротивлению).
    • Тормозной транзистор (ключ, управляемый ЧРП).

    2. Активные тормозные модули (рекуперация в сеть)

    • Принцип работы: Преобразует избыточную энергию двигателя и возвращает её в питающую сеть.
    • Где применяется: В мощных приводах, где важно энергосбережение.
    Компоненты:
    • Инвертор с функцией рекуперации.
    • Специальный блок управления.

    3. Тормозные блоки (встроенные и внешние)

    • Встроенные – уже интегрированы в ЧРП (для небольших мощностей).
    • Внешние – подключаются отдельно (для мощных двигателей).

    Схема подключения тормозного модуля

    1. Тормозной резистор подключается к специальным клеммам ЧРП (DB+, DB-).

    2. Тормозной транзистор управляется контроллером ЧРП и замыкает цепь резистора при необходимости.

    3. Активный модуль подключается к шинам постоянного тока преобразователя и сети.


    Ключевые параметры выбора

    • Мощность торможения (Вт или кВт).
    • Сопротивление резистора (Ом).
    • Длительность торможения (постоянный или кратковременный режим).
    • Способ охлаждения (воздушное, жидкостное).

    Таблица подбора тормозного модуля

    Мощность ПЧ для насосов, вентиляторов,

    токарных и фрезерных станков,

    дымососов (не подъемное оборудование)

    Модель

    Ном. ток

    (А)

    Макс. ток*

    (А)

    Напряжение срабатывания

    (В)

    Сечение провода подключения

    (мм2)

    1 модуль для 18,5 – 30 кВт (380В)

    DBU4030N

    10

    75

    620,640,

    680,720

    10

    1 модуль для 30 – 37 кВт (380В)

    DBU4055N

    15

    100

    16

    1 модуль для 37 – 45 кВт (380В)

    DBU4075N

    25

    150

    16

    1 модуль для 45 – 55 кВт (380В)

    DBU4090N

    30

    150

    16

    1 модуль для 75 – 90 кВт (380В)

    DBU4110B

    70

    150

    16

    1 модуль для 90 – 132 кВт (380В),

    2 модуля для 280– 315 кВт (380В)

    DBU4220B

    85

    200

    35

    1 модуль для 160 – 200 кВт (380В),

    2 модуля для 355– 400 кВт (380В)

    DBU4315B

    120

    300

    50

    1 модуль для 220 – 250 кВт (380В),

    2 модуля для 500– 630 кВт (380В)

    DBU4400B

    160

    450

    70

    1 модуль для 37 – 110 кВт (690В)

    DBU6110N

    70

    150

    1010,1050,1090,

    1130,1170,1190

    35

    1 модуль для 132 – 200 кВт (690В)

    DBU6220N

    85

    200

    35

    1 модуль для 220 – 280 кВт (690В)

    DBU6315N

    120

    300

    50

    1 модуль для 315 – 400 кВт (690В)

    DBU6400N

    160

    400

    70

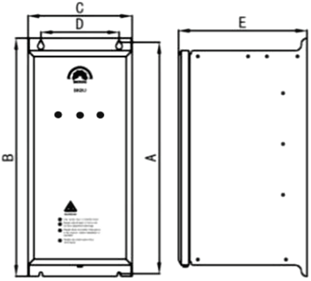

      Таблица масса-габаритных параметров

    Габариты тормозных модулей 2025.png
    Установочные и габаритные размеры тормозного модуля


    Модель

    A (мм)

    B (мм)

    C (мм)

    D (мм)

    E (мм)

    Монтажное

     отверстие (мм)

    Масса (кг)

    DBU4030N

    255

    250

    111

    80

    115

    6,5

    3,2

    DBU4055N

    255

    250

    111

    80

    115

    6,5

    3,2

    DBU4075N

    255

    250

    111

    80

    115

    6,5

    3,2

    DBU4090N

    340

    352

    186

    140

    167

    6,5

    6,0

    DBU4110B

    340

    352

    186

    140

    167

    6,5

    6,0

    DBU4220B

    340

    352

    186

    140

    167

    6,5

    6,0

    DBU4315B

    340

    352

    186

    140

    167

    6,5

    6,0

    DBU4400B

    510

    335

    300

    140

    167

    6,5

    7,0

    DBU6110N

    410

    422

    186

    140

    223

    6,5

    10,5

    BDBU6220N

    410

    422

    186

    140

    223

    6,5

    10,5

    DKBU6315N

    410

    422

    186

    140

    223

    6,5

    10,5

    DBU6400N

    410

    422

    186

    140

    223

    6,5

    10,5

    Технические характеристики устройства

    Параметр

    Значение

    Питание

    Напряжение подключения

    DC 478-700 В

    DC 831-1190 В

    Способ управления

    Напряжение срабатывания

    Устанавливается при помощи перемычек на плате.

    Контроль

    Режим торможения

    Автоматическое отслеживание напряжения

    Время отклика

    Менее 1 мс

    Гистерезис

    Менее 10 В

    Защита

    От перегрева(80°С), защита по току

    Релейный выход

    Релейный выход срабатывает при возникновении ошибки модуля.

    Параллельное подключение нескольких модулей

    Управление срабатывания тормозных модулей по цепочке.

    Возможность установки модуля-мастера среди нескольких модулей.

    Индикация

    Индикатор питания

    POW

    (Светится при подключении модуля к шине DC)

    Индикатор ошибки

    FAL

    (Светится при возникновении ошибки в работе модуля)

    Индикатор срабатывания

    BKE

    (Светится при включении модуля (при торможении))

    Условия окружающей среды

    Место установки

    Внутри помещения, исключая попадания прямых солнечных

     лучей, в месте защищенном от пыли и агрессивных газов.

    Температура окружающей среды

    От -10°С до +40°С

    Влажность воздуха

    Менее 90%, без образования конденсата

    Высота над уровнем моря

    Ниже 1000 метров

    Вибрация

    Менее 5,8 м/с (0,5g)

    Условия подключения

    Длинна кабельных линий

    Не более 10 метров

    Корпус устройства

    Защита

    IP00

    Материал изготовления

    Металл

    Тип охлаждения

    Принудительное охлаждение

    Тормозной модуль должен быть установлен в месте с хорошей вентиляцией. Тормозной резистор, используемый с тормозным модулем, может нагреваться во время работы; поэтому он должен быть установлен отдельно от преобразователя частоты, тормозного модуля и прочих компонентов.

    Тормозной резистор должен быть размещен в месте, исключающем контакт с горючими и взрывчатыми веществами.


    Оборудование
    ?
    Тип оборудования
    Дополнительное оборудование
    Степень защиты
    IP20

    Чтобы приобрести данное оборудование, необходимо запросить коммерческое предложение по его приобретению. Есть несколько сценариев того, как это можно сделать.

    1. Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: Наименование организации, ФИО, телефон и e-mail, присоединить файл с техническим заданием и  реквизитами вашей компании. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на получение предложения.
    2. Отправить письмо  в отдел продаж для получения коммерческого предложения. Для ускорения процесса получения коммерческого предложения  просим присылать техническое задание и реквизиты компании вместе с вашими контактными данными. Срок исполнения запроса на данное оборудования - 3 рабочих дня. После получения вашего запроса вы получите письмо с уведомлением о том, что запрос взят в работу вместе с номером вашего проекта.
    3. Для приобретения низковольтного оборудования (низковольтных преобразователей частоты и низковольтных устройств плавного пуска) техническое задание не требуется. Срок обработки запроса на данное оборудование 3 часа в рабочее время. При наличии реквизитов компании мы отправляем счет на поставку.

    Мы работаем с юридическими лицами. Есть несколько вариантов оплаты оборудования.

    Стандартный вариант оплаты - 100 % предоплата.

    Иные варианты оплаты оборудования возможны после согласования в индивидуальном порядке.


    Оплата происходит на расчетный счет организации.

    delivery


    Доставка оборудования

    Мы ценим комфорт наших покупателей, поэтому организуем доставку заказов в удобное время.

    Оборудование очень просто повредить при транспортировке, поэтому необходимо серьезно отнестись к доставке техники. Чтобы защитить дорогое техническое оснащение, лучше обратиться к профессионалам.

    Наша компания предоставляет услуги доставки оборудования. Мы осуществляем доставку в нужные сроки в любую точку России, СНГ и дальнего зарубежья. Используем специальный безопасный транспорт: грузовики, электропогрузчики, автомобили с гидробортом и т. д. Также можем воспользоваться железнодорожными контейнерами.

    Документы для получения товара

    Обратите внимание! Для оформления услуги доставки необходимо предоставить следующие данные:

    • контактное лицо;
    • номер телефона для связи;
    • точный адрес места разгрузки;
    • желаемая дата прибытия груза;
    • возможность разгрузки в выходные и праздничные дни.

    Вы можете забрать груз самостоятельно. Перед этим вам нужно согласовать дату приезда и взять доверенность на получение груза.


    Самовывоз со склада


     Адрес:                        Режим работы                   Телефон                        E-mail
    г. Санкт-Петербург,
    Московское шоссе, дом 153, корпус 3
                           Пн - Пт: 8.30 - 17.30    +7 (812) 425-63-80         office@it-spb.ru
                             Сб - Вс: выходные


    Программа настройки и управления для преобразователей частоты Forward.

    Скачать FdConnect руководство пользователя

    Программа для настройки преобразователей частоты нужна для выполнения следующих задач:

    • Настройка параметров двигателя, включая номинальную мощность, номинальное напряжение, номинальный ток и количество полюсов.
    • Настройка различных режимов работы преобразователя частоты, таких как скалярное управление, векторное управление с обратной связью или бездатчиковое векторное управление.
    • Настройка параметров защиты преобразователя частоты, например, от перегрузки, перенапряжения, пониженного напряжения и короткого замыкания.
    • Настройка режимов разгона-торможения; задание времени и формы кривой разгона-торможения, управления внешним электромагнитным тормозом.
    • Настройка входных и выходных дискретных и аналоговых сигналов управления и индикации состояния.
    • Настройка PID регуляторов тока, скорости и положения.
    • Мониторинг и диагностика состояния преобразователя частоты и двигателя в реальном времени.
    • Сохранение и загрузка параметров, что облегчает настройку преобразователя при его использовании.

    Как настраивается преобразователь частоты через программу?

    Настройка преобразователя частоты через программу происходит следующим образом:

    • Произведите сброс настроек преобразователя частоты до заводских. Это необходимо для того, чтобы вы понимали, что все параметры в преобразователе частоты находятся в исходном состоянии.
    • Советуем изменять только необходимые параметры.
    • Выберите режимы работы преобразователя, скалярный, векторный с ОС или бездатчиковый векторный режим.
    • Введите параметры с шильдика двигателя: номинальные, мощность, напряжение, ток , частота вращения.
    • Установите основные параметры преобразователя, максимальная частота, максимальное напряжение и ток, а также время разгона и замедления.
    • При необходимости, задайте параметры защиты.
    • Сохраните настройки в файле.
    • Протестируйте работу преобразователя частоты в различных режимах работы. При необходимости, откорректируйте настройки.


    Почему недостаточно пульта для настройки преобразователя частоты?

    Настройка простого преобразователя частоты типа FD10 или FD10mini возможна и при помощи пульта, если задача управления двигателем является не сложной. Но, если появляются более серьезные задачи, решить которые простым введением параметров невозможно, требуется программа.

    Почему это так?
    При настройке необходимо видеть одновременно, как ведут себя разные параметры, так как при изменении одного параметра меняются другие и важно видеть, влияние параметров друг на друга.

    Попытка настроить преобразователь частоты с обратной связью не используя программу, скорее всего, не даст положительного результата. При настройке потребуется регулировать коэффициенты регулятора скорости, одновременно наблюдая реакцию привода на изменения задания скорости. С пульта ПЧ сделать это невозможно.

    Для этого в программе имеется осциллограф и рабочий  список параметров.

    В рабочем списке параметров, можно выбрать, в одном окне, необходимые параметры из разных групп и оперативно изменять их и тут-же наблюдать реакцию других параметров.

    В осциллографе, можно выбрать несколько параметров и отслеживать их изменение в графическом виде. Также осциллограф позволяет сохранить записанную осциллограмму для дальнейшего анализа.


    Что необходимо, чтобы использовать программу?

    - Компьютер с установленной программой FdConnect. Программу можно скачать на нашем сайте https://it-spb.ru

    - Адаптер USB-RS485. Адаптер не входит в комплект преобразователя частоты и приобретается отдельно.

    Сохраните параметры настройки в файле!

    • Если у вас несколько ПЧ с одинаковыми настройками, вам не нужно настраивать каждый. Достаточно подготовить к работе один из ПЧ, а остальные настроить при помощи загрузки сохраненного файла.

    На загрузку параметров потребуется 1-3 минуты, а так как параметров может быть достаточно много, то, это в несколько раз быстрее, чем вводить эти параметры в каждый ПЧ вручную.

    • Обычно между заменой ПЧ на новый проходит достаточно времени. Файл с сохраненными настройками поможет оперативно запусти новый ПЧ.
    • В случае возникновения сложностей с настройкой преобразователя частоты,  можно  прислать файл со своими параметрами в тех.поддержку и мы поможем решить проблему. Опыт работы, часто, позволяет найти проблему в настройках, без необходимости выезда на объект заказчика. Достаточно исправить файл  и вернуть его заказчику.
    Назад к списку

    +7 (921) 332-93-96
    +7 (921) 332-93-96 (Сервисная служба)
    +7 (812) 425-63-80
    +7 (921) 960-72-86
    E-mail
    office@it-spb.ru
    Адрес
    630001, Новосибирск, Сухарная ул., 35/1
    Режим работы
    Пн - Пт: 8.30 - 17.30 Сб - Вс: выходные
    office@it-spb.ru
    630001, Новосибирск, Сухарная ул., 35/1
    Сопровождение
    Сертификаты
    Опросные листы
    Руководства по эксплуатации
    Каталоги PDF
    Срок изготовления
    Импортозамещение
    Доставка
    Вопрос-ответ
    Продукция
    Высоковольтный преобразователь частоты
    Высоковольтное устройство плавного пуска
    Преобразователи частоты Forward
    Устройство плавного пуска Forward
    Взрывозащищенная приводная техника
    О компании
    История
    Производство
    Новости
    Вакансии
    Наши клиенты
    СМК
    Отзывы клиентов
    Галерея
    Реквизиты
    Информация
    Сертификаты
    Опросные листы
    Руководства по эксплуатации
    Каталоги PDF
    Срок изготовления
    Импортозамещение
    Доставка
    Вопрос-ответ
    Контакты
    Проекты
    Сервис
    © «Измерительные технологии СПб» 2008-2025 Все права защищены
    Политика конфиденциальности
    Карта сайта
    0 Корзина
    Ваша корзина пуста
    Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
    Перейти в каталог
